EHU005

m²

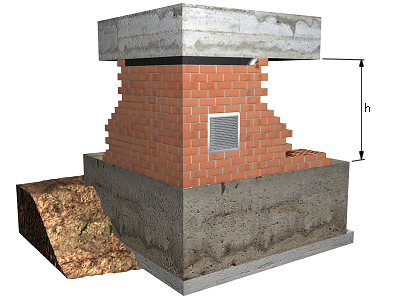

Forjado sanitario sobre murete de fábrica.

77,18€

Forjado sanitario de hormigón armado, canto 30 = 25+5 cm, realizado con hormigón HA-25/B/20/IIa fabricado en central, y vertido con cubilote, volumen 0,104 m³/m², y acero UNE-EN 10080 B 500 S en zona de refuerzo de negativos y conectores de viguetas y zunchos, cuantía 6 kg/m²; formado por: vigueta pretensada T-18; bovedilla de hormigón, 60x20x25 cm; capa de compresión de 5 cm de espesor, con armadura de reparto formada por malla electrosoldada ME 20x20 Ø 5-5 B 500 T 6x2,20 UNE-EN 10080, sobre murete de apoyo de 80 cm de altura de ladrillo cerámico perforado (panal), para revestir, 24x11,5x9 cm, con mortero de cemento industrial, color gris, M-5, suministrado a granel, acabado con lámina asfáltica. Incluso agente filmógeno para el curado de hormigones y morteros. El precio incluye la elaboración de la ferralla (corte, doblado y conformado de elementos) en taller industrial y el montaje en el lugar definitivo de su colocación en obra.

Código

Unidad

Descripción

Rendimiento

Precio

unitario

Importe

1

Materiales

mt04lpv010a

Ud

Ladrillo cerámico perforado (panal), para revestir, 24x11,5x9 cm, según UNE-EN 771-1.

48,300

0,17

8,21

mt08aaa010a

m³

Agua.

0,006

1,50

0,01

mt09mif010cb

t

Mortero industrial para albañilería, de cemento, color gris, categoría M-5 (resistencia a compresión 5 N/mm²), suministrado a granel, según UNE-EN 998-2.

0,035

29,50

1,03

mt14lba010g

m²

Lámina de betún modificado con elastómero SBS, LBM(SBS)-40-FP, de 3,5 mm de espesor, masa nominal 4 kg/m², con armadura de fieltro de poliéster no tejido de 160 g/m², de superficie no protegida. Según UNE-EN 13707.

0,840

6,38

5,36

mt08eft030a

m²

Tablero de madera tratada, de 22 mm de espesor, reforzado con varillas y perfiles.

0,028

37,50

1,05

mt08cim030b

m³

Madera de pino.

0,003

238,16

0,71

mt08var060

kg

Puntas de acero de 20x100 mm.

0,040

7,00

0,28

mt08dba010b

l

Agente desmoldeante, a base de aceites especiales, emulsionable en agua para encofrados metálicos, fenólicos o de madera.

0,030

1,98

0,06

mt07bho010d

Ud

Bovedilla de hormigón, 60x20x25 cm. Incluso piezas especiales.

5,250

0,60

3,15

mt07vau010a

m

Vigueta pretensada, T-18, con una longitud media menor de 4 m, según UNE-EN 15037-1.

0,165

4,84

0,80

mt07vau010b

m

Vigueta pretensada, T-18, con una longitud media entre 4 y 5 m, según UNE-EN 15037-1.

0,908

5,17

4,69

mt07vau010c

m

Vigueta pretensada, T-18, con una longitud media entre 5 y 6 m, según UNE-EN 15037-1.

0,495

5,89

2,92

mt07vau010d

m

Vigueta pretensada, T-18, con una longitud media mayor de 6 m, según UNE-EN 15037-1.

0,083

7,21

0,60

mt07aco010c

kg

Ferralla elaborada en taller industrial con acero en barras corrugadas, UNE-EN 10080 B 500 S, de varios diámetros.

6,000

0,81

4,86

mt08var050

kg

Alambre galvanizado para atar, de 1,30 mm de diámetro.

0,060

1,10

0,07

mt07ame010d

m²

Malla electrosoldada ME 20x20 Ø 5-5 B 500 T 6x2,20 UNE-EN 10080.

1,100

1,35

1,49

mt10haf010nga

m³

Hormigón HA-25/B/20/IIa, fabricado en central.

0,109

76,88

8,38

mt08cur020a

l

Agente filmógeno para el curado de hormigones y morteros.

0,150

1,94

0,29

Subtotal materiales:

43,96

2

Equipo y maquinaria

mq06mms010

h

Mezclador continuo con silo, para mortero industrial en seco, suministrado a granel.

0,133

1,73

0,23

Subtotal equipo y maquinaria:

0,23

3

Mano de obra

mo021

h

Oficial 1ª construcción en trabajos de albañilería.

0,683

17,54

11,98

mo114

h

Peón ordinario construcción en trabajos de albañilería.

0,379

16,16

6,12

mo044

h

Oficial 1ª encofrador.

0,235

18,42

4,33

mo091

h

Ayudante encofrador.

0,230

17,25

3,97

mo043

h

Oficial 1ª ferrallista.

0,061

18,42

1,12

mo090

h

Ayudante ferrallista.

0,061

17,25

1,05

mo045

h

Oficial 1ª estructurista, en trabajos de puesta en obra del hormigón.

0,034

18,42

0,63

mo092

h

Ayudante estructurista, en trabajos de puesta en obra del hormigón.

0,132

17,25

2,28

Subtotal mano de obra:

31,48

4

Costes directos complementarios

%

Costes directos complementarios

2,000

75,67

1,51

Coste de mantenimiento decenal: 3,09€ en los primeros 10 años.

Costes directos (1+2+3+4):

77,18

Referencia norma UNE y Título de la norma transposición de norma armonizada

Aplicabilidad_(a)

Obligatoriedad_(b)

Sistema_(c)

UNE-EN 771-1:2011/A1:2016

10.6.2016

10.6.2017

2+/4

Especificaciones de piezas para fábrica de albañilería. Parte 1: Piezas de arcilla cocida

UNE-EN 998-2:2012

1.6.2011

1.6.2012

2+/4

Especificaciones de los morteros para albañilería. Parte 2: Morteros para albañilería

UNE-EN 13707:2005/A2:2010

1.4.2010

1.10.2010

1/2+/3/4

Láminas flexibles para la impermeabilización. Láminas bituminosas con armadura para impermeabilización de cubiertas. Definiciones y características.

UNE-EN 15037-1:2010

1.1.2010

1.1.2011

2+

Productos prefabricados de hormigón. Sistemas de forjado de vigueta y bovedilla. Parte 1: Viguetas.

UNIDAD DE OBRA EHU005: FORJADO SANITARIO SOBRE MURETE DE FÁBRICA.

CARACTERÍSTICAS TÉCNICAS

Forjado sanitario de hormigón armado, canto 30 = 25+5 cm, realizado con hormigón HA-25/B/20/IIa fabricado en central, y vertido con cubilote, volumen 0,104 m³/m², y acero UNE-EN 10080 B 500 S en zona de refuerzo de negativos y conectores de viguetas y zunchos, cuantía 6 kg/m²; formado por: vigueta pretensada T-18; bovedilla de hormigón, 60x20x25 cm; capa de compresión de 5 cm de espesor, con armadura de reparto formada por malla electrosoldada ME 20x20 Ø 5-5 B 500 T 6x2,20 UNE-EN 10080, sobre murete de apoyo de 80 cm de altura de ladrillo cerámico perforado (panal), para revestir, 24x11,5x9 cm, con mortero de cemento industrial, color gris, M-5, suministrado a granel, acabado con lámina asfáltica. Incluso agente filmógeno para el curado de hormigones y morteros.

NORMATIVA DE APLICACIÓN

Elaboración, transporte y puesta en obra del hormigón:

Montaje y desmontaje del sistema de encofrado:

CRITERIO DE MEDICIÓN EN PROYECTO

Superficie medida desde las caras exteriores de los zunchos del perímetro, según documentación gráfica de Proyecto, deduciendo los huecos de superficie mayor de 6 m².

CONDICIONES PREVIAS QUE HAN DE CUMPLIRSE ANTES DE LA EJECUCIÓN DE LAS UNIDADES DE OBRA

PROCESO DE EJECUCIÓN

CONSERVACIÓN Y MANTENIMIENTO.

Se evitará la actuación sobre el elemento de acciones mecánicas no previstas en el cálculo.

CRITERIO DE MEDICIÓN EN OBRA Y CONDICIONES DE ABONO

Se medirá, desde las caras exteriores de los zunchos del perímetro, la superficie realmente ejecutada según especificaciones de Proyecto, deduciendo los huecos de superficie mayor de 6 m². Se consideran incluidos todos los elementos integrantes de la estructura señalados en los planos y detalles del Proyecto.

CRITERIO DE VALORACIÓN ECONÓMICA

El precio incluye la elaboración de la ferralla (corte, doblado y conformado de elementos) en taller industrial y el montaje en el lugar definitivo de su colocación en obra.

Código LER

Tipo

Peso (kg)

Volumen (l)

17 01 02

Ladrillos.

13,524

10,819

17 01 01

Hormigón (hormigones, morteros y prefabricados).

13,827

9,218

17 03 02

Mezclas bituminosas distintas de las especificadas en el código 17 03 01.

0,227

0,227

17 02 01

Madera.

0,507

0,461

17 09 04

Residuos mezclados de construcción y demolición distintos de los especificados en los códigos 17 09 01, 17 09 02 y 17 09 03.

0,002

0,001

17 04 05

Hierro y acero.

0,296

0,141

Residuos generados:

28,383

20,867

15 01 01

Envases de papel y cartón.

0,300

0,400

17 02 03

Plástico.

0,219

0,365

17 02 01

Madera.

1,633

1,485

Envases:

2,152

2,250

Total residuos:

30,535

23,117
